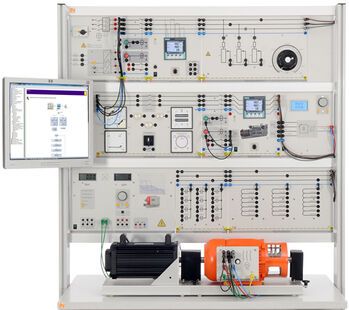

EMG 1 Fonctionnement en site isolé

EMG 1 Fonctionnement en site isolé

Contenus didactiques :

Bases des réseaux en îlotage
Régulation d’un alternateur dans un réseau en îlotage
Coordination des besoins et de la production d'énergie dans le réseau en îlotage
Emploi d'une technologie informatique moderne comme capteurs / actionneurs interconnectés, commande API et interface SCADA
« Smart metering » d'un nœud de bilan pour rendre un sous-réseau autarcique
Régulation manuelle
Régulation de tension
Régulation de la fréquence

Weboffer

Real Experience Learning

Interactive learning environment

Downloads

Équipement
Spécifications

Appel d'offres

Equipement de base composé de:
1		IHM générateur		CO3301-5L
1		Panneau de synchronisation		CO3212-6V
1		Machine synchrone triphasée à rotor lisses 1 kW		SE2682-5Q
1		Charge ohmique variable triphasée, 1kW		CO3301-3F
1		Charge inductive triphasée, 1 kW		CO3301-3D
1		Charge capacitive triphasée, 1kW		CO3301-3E
3		Module de commutation de puissance		CO3301-5P

Nécessaire en plus - Banc d'essai de machine à système à servo-entraînement et de freinage:
1		Système d’essai de machines à servocommande 1kW, incluant le logiciel ActiveServo		CO3636-6Y
1		Manchon d'accouplement 1kW		SE2662-6A
1		Capot de protection d’accouplement 1 kW avec éclairage LED		SE2662-7D

Médias:
1		Interactive Lab Assistant : Régulation de réseaux micro-grid avec générateur synchrone		SO2800-3X

Logiciels:
1		Logiciel SCADA for PowerLab Designer		SO4001-3F
1		Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune		LM9057
1		Adaptateur Ethernet USB 2.0 10/100		LM8257
1		Switch Ethernet à 5 ports		LM9988

Alimentation :
1		Alimentation triphasée de machines électriques		CO3212-5V
1		Régulateur de tension d'excitation avec l'interrupteur de dérégulation		CO3301-5G
1		Disjoncteur de protection, 3 pôles, 1,8-2,5A		CO3212-1P
1		Multiprise avec 6 prises avec terre et interrupteur lumineux		ST8010-4J

Appareils de mesure :
1		Instrument de mesure triphasé		CO5127-1S

Accessoires :
45		Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II		SO5126-3R
11		Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II		SO5126-3V
10		Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A		SO5126-3W
1		Jeu de câbles de mesure de sécurité 4mm (31 pcs)		SO5148-1L
2		Ligne de mesure de sécurité 4mm 25cm rouge, CAT III ~ 1000 V, CAT II / 32A		SO5126-8A
14		Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A		SO5126-8B
3		Ligne de mesure de sécurité 4 mm 25 cm / 10" bleu, 600 V, CAT III ~ 1000 V, CAT II / 32 A		SO5126-8E
1		Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A		SO5126-9A
1		Ligne de mesure de sécurité 4 mm 100 cm verte/jaune, 600 V, CAT III ~ 1000 V, CAT II / 3		SO5126-9C
2		Ligne de mesure de sécurité 4mm 150cm verte, 600 V, CAT III ~ 1000 V, CAT II / 32A		SO5126-9P
1		Chariot d’expérimentation SybaPro, 3 étages, 6 prises, 1250x1970x800 mm		ST7200-7A
1		Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)		ST8008-8N

Recommandé additionnellement :
1		Panneau d'affichage pour banc Microgrid		ST8000-4B
1		Support pour écran plat max. 15 kg/ 33 lbs pour fixation profilé alu		ST8010-4T
1		Adaptateur clavier pour support écran plat		ST8010-4G
1				ST7200-5L
