Technique des radars

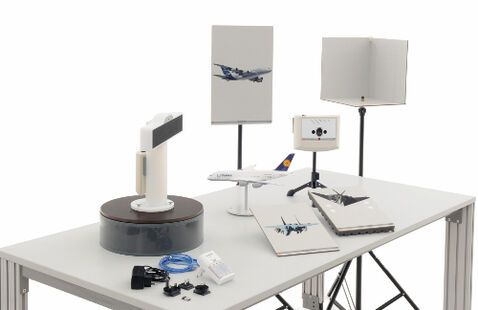

Le système didactique se passe de rayonnement à haute fréquence dangereux. Le principe du radar est expliqué à l'aide de mesures réelles. Au cœur du système de formation se trouve une station de base tournante dotée d'une antenne. Les échos d'impulsions ultrason sont numérisés, transférés à l'ordinateur via une interface sans fil et les cibles sont représentées en temps réel à l'écran. Le transpondeur du radar secondaire soutient le mode Alpha (identification) et le mode Charly (altitude barométrique). La fonctionnalité et les domaines d'application de radars primaires et secondaires sont décrits dans le cours intégré au moyen de contenus théoriques, de figures animées ainsi que de tests des connaissances interactifs et illustrés par de nombreuses expériences pertinentes. En raison des analogies physiques entre les radars UHF et les sonars ultrason, les connaissances acquises peuvent être appliquées directement à la technique des radars.



Vos avantages

• Expériences simples, pertinentes et passionnantes
• Intégration du didacticiel et de l'environnement d'expérimentation
• Sans problème physiologique et utilisable dans n'importe quelle pièce
• Pas d'homologation, pas de limitation à l'exportation
• Radar passif
• Radar actif avec transmission ID et mesure d'altitude barométrique



Propriétés du système et caractéristiques techniques

• Rapport signal sur bruit > 96 dB
• Largeur angulaire 17°
• Portée jusqu'à 10 m
• Pointeur laser
• Fréquence de travail 50 kHz
• Table tournante à antenne avec entraînement robuste exempt de jeu
• Résolution angulaire 1°
• Interface USB
• Alimentation électrique de la station de base par des accumulateurs
• Alimentation électrique du transpondeur par des accumulateurs



L'ensemble comprend :

• Station de base
• Antenne avec sous-module intégré
• Fixation d'antenne
• Table tournante USB avec moteur pas à pas
• Cible active
• Jeu de cibles passives
• Accessoires
• Valise de rangement
• CD avec cours Labsoft
