Cours Automatisme 9 : Hydraulique / Electro-hydraulique

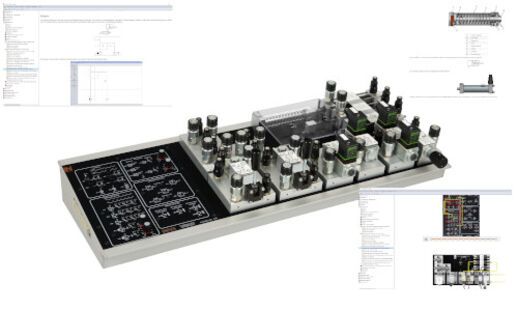

L'ensemble comprend :

• Unité d'expérimentation avec :

• 2 vérins à double effet avec capteur de déplacement et commutateurs capacitifs de fin de course

• 2 soupapes d'étranglement de retenue

• 1 soupape de réglage du courant

• 1 soupape de retenue

• 1 soupape de retenue déverrouillable

• 1 soupape 4/2 voies électrique

• 1 soupape 4/3 voies électrique

• 1 soupape 2/2 voies électrique

• 3 capteurs de pression

• 2 manostat

• 1 relais temporisé, temporisation à l'ouverture réglable

• 1 relais temporisé, temporisation à la fermeture réglable

• 2 capteurs de déplacement pour vérin à double effet

• Relais et éléments de commande et d'observation pour le montage de commandes câblées

• Relais virtuels et éléments de commande et d'observation pour le montage de commandes programmables dans le logiciel du cours

• Microcontrôleur intégré pour les exercices de mesure et de commande

• Navigateur LabSoft et logiciel du cours

Contenus didactiques

• Bases de l'hydraulique / électrohydraulique

• Schémas des connexions hydrauliques et électriques

• Vérin à simple et double effet

• Sortie d'un vérin par touche

• Sortie d'un vérin avec automaintien

• Interrupteur-limiteur comme contact à ouverture

• Commande d'avance avec condition de démarrage

• Verrouillage du démarrage avec arrêt intermédiaire quelconque

• Commande dépendante de la pression

• Verrouillage mécanique d'un contact de touche

• Verrouillage électrique d'un contact de touche

• Circuit d'avance en marche rapide

• Commande dépendante du temps

• Enregistrement des diagrammes de déplacement et de temps

• Durée du cours : env.8 h
