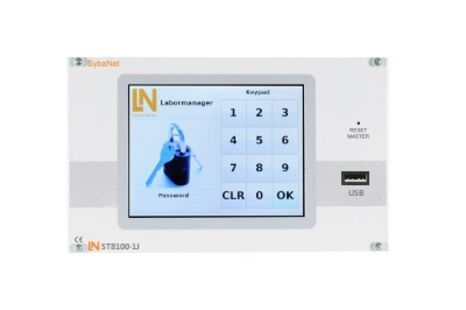

Unité de contrôle SybaNet 4.0 à écran tactile et logiciel gestionnaire de laboratoire, 42 UR

Unité de contrôle SybaNet / PC à écran tactile, pour contrôler et surveiller les salles d'enseignement et de laboratoire. Toutes les fonctions sont commandées, régulées et surveillées sur l'écran tactile (maître) avec le logiciel fourni (Gestionnaire de laboratoire).
Tous les états de commutation des postes des élèves sont représentés sous forme graphique (menu User). La configuration et la connexion des différents postes de travail s’effectuent également sur l'écran tactile (menu Admin).
Par ailleurs, le logiciel permet de déterminer différentes configurations de différents utilisateurs.
Un port USB sur le panneau frontal permet à l’utilisateur de charger directement les mises à jour via l’auto-détection du système.

Propriétés du logiciel :

• Logiciel pour la gestion de l'ensemble du laboratoire (interconnecté)
• Classification en menus Admin et User
• Accès aux menus protégé par mot de passe
• Réglage graphique et vue d'ensemble du laboratoire (configuration spatiale)
• Commande individuelle, groupée ou complète des postes de travail
• Libération individuelle, groupée ou complète des postes de travail (petite tension, tension alternative et tension triphasée)
• Libération ou blocage individuel des appareils sur les postes de travail des élèves
• Mise en service des tensions limitée dans le temps avec la fonction de minuterie
• Commande à distance supplémentaire de divers appareils du réseau de laboratoires et de signalisation.
  • L'interface graphique permet de sélectionner certains appareils et de régler des paramètres
  • Préréglage, blocage, limitation et contrôle de divers tensions et signaux de différents terminaux
  • Commande directe des modules Par conséquent, un élève ou un groupe d’élèves peut imposer un signal défini sur le générateur de signaux, les sorties CC ou l’alternateur triphasé. En option, l’élève peut bloquer les appareils pour un réglage.
• Toutes les fonctions des postes de travail, comme les états de commutation, etc., sont représentées graphiquement
• Visualisation ARRET d'URGENCE, y compris détection de poste
• Détection de déclenchement RCD (FI), visualisé graphiquement avec détection de poste de travail
• Affichage de surcharge, par ex. après un court-circuit
• Commande de la technique escamotable automatique de table/canal d'énergie
• Le logiciel reconnaît automatiquement les terminaux connectés
• Libérations temporelles via un compteur décrémentiel avec mise hors service optionnelle (par ex. exercices de mesure ou tests)

 Données techn. du matériel :

• Système PC embarqué complet avec système d’exploitation Linux sous licence
• CPU : i.MX6Q, 1 GHz
• Mémoire : 1 Go DDR3 RAM, 4 Go flash eMMC, 512 ko SRAM
• Affichage : 7.0" 5:3, TFT-TN, 800 x 480, 262 K, LED 400 cd/m², 40 000 h
• Tactile : résistif à 4 fils, N/A
• Interfaces : 1x USB 2.0 OTG, 1x USB 2.0 Host, 1x Ethernet 100 Mbit/s, 2/2 digital I/O,
  HDMI, 2x RS-232, 1x RS-485, 1x CAN, 16 GP I/O, 1x carte SD, 1x haut-parleur, 1/1 audio I/O1x
• Autres interfaces : RTC, CAN/RS485 isolé galv.
• Température de service : 0...60 °C
• Alimentation électrique par bloc fourni : 9...30 VCC

Caractéristiques spéciales :

• Redémarrage automatique quotidien du système maître, réglable dans le menu Admin sur le nettoyage de la mémoire vive
• Redémarrage automatique quotidien des postes des élèves (clients), réglable dans le menu Admin sur le nettoyage de la mémoire vive
• Aucun PC supplémentaire / externe requis aux postes des élèves et au poste de l’enseignant
• Fonction de mise à jour via auto-détection lorsque la clé USB est enfichée
• Possibilité d’extension du système avec un PC tablette (Android), qui permet une commande parallèle du système via WiFi et appli correspondante
