Panneau instal. électrique : Mesures de protection dans le système IT selon VDE 0100

Le système IT représente un régime de neutre particulier qui est utilisé essentiellement dans des installations à propre alimentation, comme par ex. dans l'exploitation minière, le courant d'excitation dans le domaine militaire ou l'alimentation électrique des hôpitaux. Ce système impose aussi des exigences spéciales aux apprenants.

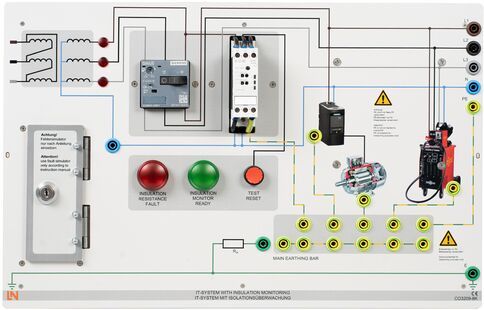

La plaque est équipée d'un transformateur de séparation et d’un contrôleur d'isolement. Un simulateur d'erreurs supplémentaire et diverses simulations d'applications permettent de réaliser le premier contrôle et le contrôle répété selon DIN VDE 0100 dans différentes conditions. Des nombreux projets sont réalisables en liaison avec d'autres composants.

Caractéristiques techniques :

• Alimentation : connecteur CEE 400 V / 50 Hz
• Interrupteur principal 3 pôles
• 3 fusibles
• 3 témoins lumineux de phase
• Contrôleur d'isolement 1...110 kOhm
• Touche d'essai / de réinitialisation
• Signalisation optique avec témoin lumineux
• Simulation d’erreurs
• Dimensions : 297 x 456 x 120 mm
• Poids : 4,2 kg
