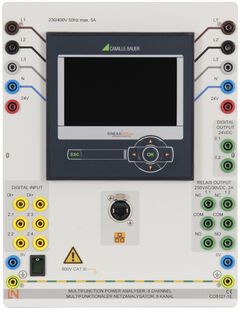

Wattmètre multifonction avec analyseur de réseau et capacité graphique

L’instrument de mesure permet de mesurer et d’afficher tous les paramètres de réseau importants. Il peut mesurer et afficher le courant et la tension simultanément dans une, deux, trois phases et dans le conducteur neutre. L’affichage et la commande sont assistés par des menus sur un écran TFT ou par l’interface Ethernet intégrée. Compteur d’énergie numérique, le « Smart-mètre » mesure la consommation électrique aux points finaux du réseau et peut activer et désactiver des consommateurs en fonction d’états définis.

Propriétés :

• Mesure directe jusqu’à 690 V, CATIII
• Classe 0,1 (U/I), classe 0,2 % (P/Q/S), classe 0,5 (compteur)
• Surveillance de l’état du réseau
• Analyse de la consommation d’énergie (compteurs, profils de charge, analyse des tendances)
• Analyse des harmoniques selon IEC 61000-4-7
• Surveillance de l’asymétrie du réseau
• Surveillance des valeurs limites avec alarme
• E/S de processus universel
• Affichage graphique des valeurs mesurées
• Écran TFT couleur haute résolution
• Interface Ethernet (Modbus/TCP)
• Pour la récupération des données de mesure via le système de commande
• Mesure quadripolaire du courant et de la tension 4 x 400 V / 5 A
• Mesure des tensions de phase, des tensions et des courants pontés
• Détermination de la puissance apparente, active et réactive
• Détermination du travail actif, réactif et apparent
• Détermination de la fréquence et des facteurs de distorsion pour le courant et la tension
• Saisie des harmoniques de réseau et du courant du conducteur neutre
• Qualité du réseau, asymétrie, surtensions transitoires
• Acquisition de la tension dans le système homopolaire, direct et inverse
• Mesure d'impulsions
• Saisie des valeurs de crête et des moyennes,
• Saisie du minimum et du maximum
• Enregistrements de courbe de charge et d'événements
• Horloge en temps réel, compteur d’heures de service
• Grand écran graphique contrasté et rétroéclairé
• Représentation en tableaux, diagrammes et diagrammes vectoriels
• Entrées et sorties numériques pour la libre occupation avec des fonctions
• Interface Ethernet, RS485, Profibus DP
• Interface Web
• incluant le logiciel de programmation pour la surveillance à distance

Caractéristiques techniques :

• Tension : L-L : 690 V
• Courant : max. 5 A (sans convertisseur)
• Tension auxiliaire pour E/S numériques : 24 VCC
• Tension d’alimentation : 95 V-240 V, 50/60 Hz
• Dimensions : 297 x 228 x 140mm (HxLxP)
• Poids : 2 kg
