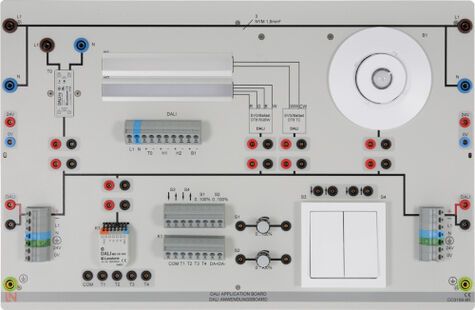

Unité d’installation Applications DALI

Outre l’alimentation DALI, la carte contient également des boutons-poussoirs externes, des potentiomètres et des applications DALI. La programmation s’effectue soit via un contrôleur USB supplémentaire, soit via un écran tactile Wi-Fi. Les applications suivantes peuvent être programmées :

• Adressage et mise en service d’un système DALI
• Détection de mouvement automatique et semi-automatique,
• Régulation à lumière constante,
• Paramètres de la scène,
• Fonction Push,
• Fonction marche/arrêt,
• Fonction cage d’escalier (fonction minuterie),
• Création de groupes
• Mesure et visualisation de la température, de la qualité de l’air, de la pression atmosphérique et de l’humidité de l’air
• Commande des stores

Le bus DALI n’est pas conçu en SELV par défaut, la ligne DALI doit donc être résistante à la tension secteur. Le bus DALI dispose d’une protection électronique réversible contre les surcharges et les courts-circuits.

Équipement :

• DALI - Alimentation du bus
• DALI - Interface de bouton-poussoir x4
• DALI - Détecteur de présence / de mouvement
• Ruban LED blanc avec pilote DALI  CW-WW
• Ruban LED RGBW avec pilote DALI DT8 RGBW
• 2 boutons-poussoirs d’installation conventionnels
• 2 potentiomètres 0...100 %, pour les signaux d’entrée analogiques

Caractéristiques techniques :

• Tension d’alimentation : 120–240 V CA, 50–60 Hz,
• Tension auxiliaire : 24 V CC
• Interfaces DALI
• Entrées/sorties :
  Tension secteur douilles de sécurité 4 mm
  Basse tension bus de sécurité 2 mm
  Toutes les entrées et sorties sont effectuées sur des contacts enfichables pour une installation proche de la pratique.
• Dimensions 456 x 297 x 60 mm (LxHxP)
• Poids : 1,8 kg
