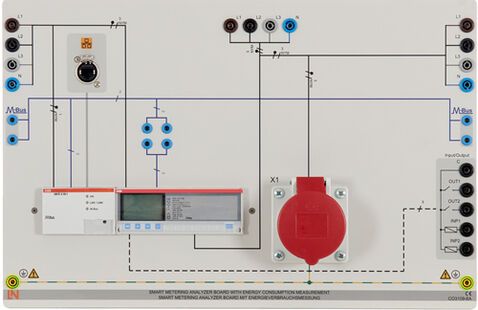

Panneau Smart Metering Analyseur avec compteur électrique

Cette plaque d'expérimentation constitue l’élément de base d’un système de smart metering. Elle comprend le contrôleur ainsi que deux compteurs d’énergie bidirectionnel programmable triphasé. Avec sa fonction multitarif, le compteur d’énergie peut être utilisé comme compteur principal. Les entrées et sorties programmables du compteur permettent de mettre en œuvre une gestion des charges. Le contrôleur dispose d’une interface Web et permet de saisir, évaluer et visualiser différentes données de consommation. Il dispose d’un système de bus pour la connexion de plusieurs dispositifs compteurs différents. Le contrôleur peut être adapté dans le monde entier aux unités d’évaluation et de facturation exigées.

Caractéristiques techniques

Contrôleur :

• Tension d’alimentation : 100....240 V AC
• Fréquence : 50 / 60 Hz
• Affichages : LED-ON, LED-LAN, LED-Bus
• Connexion réseau local : RJ45
• Connexion bus : douilles de sécurité 2 mm
• Débits de transmission : 2400....9600 bauds

Compteur

• Type : compteur bidirectionnel numérique multitarif, programmable
• Valeurs de mesure : U, I, f, P, Q, cosPhi
• Mesures : triphasées, directes
• Tension d’alimentation : 100...240 V, 50 / 60 Hz
• Entrées et sorties : 2 DI / 2 DO

Connexions de communication :  M-Bus, douilles de sécurité 2 mm

Connexions de mesure : douilles Si de 4 mm

Dimensions : 456 x 294 x 100 mm (lxhxp)

Poids : env. 2,5 kg
