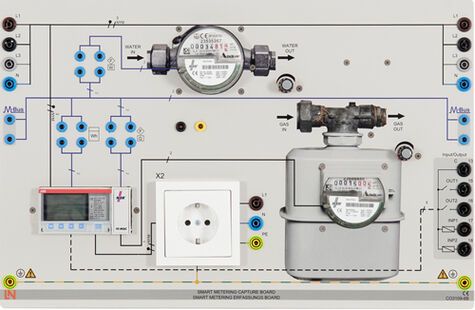

Panneau Smart Metering avec compteur gaz, eau et électrique secondaire

Cette plaque d'expérimentation constitue le complément au système de smart metering. Elle comprend un compteur d'énergie programmable monophasé, un convertisseur d’impulsions pour compteurs classiques avec sortie d’impulsions, ainsi qu’un compteur d’eau et de gaz. Toutes les données de consommation peuvent être transmises via un système de bus. Les données de compteurs classiques avec sortie d’impulsions peuvent être converties en données de bus.

Caractéristiques techniques

Compteur d'énergie :

• Type : compteur numérique, programmable
• Valeurs de mesure : U, I, f, P, Q, cosPhi
• Mesures : monophasées, directes
• Tension d’alimentation : 100...240 V, 50 / 60 Hz
• Entrées et sorties : 2 DI / 2 DO
• Connexions de communication :  M-Bus, douilles de sécurité 2 mm

Convertisseur d’impulsions

• Entrées : 2 entrées d’impulsions
• Sorties : M-Bus, douilles de sécurité 2 mm

Compteur d'eau

• Mécanisme : mécanique
• Connexion de communication : M-Bus, douilles de sécurité 2 mm

Compteur de gaz :

• Mécanisme : mécanique
• Connexion de communication : sortie d’impulsions

• Connexions de mesure : douilles Si de 4 mm
• Dimensions : 456 x 294 x 100 mm (lxhxp)
• Poids : env. 2,5 kg
