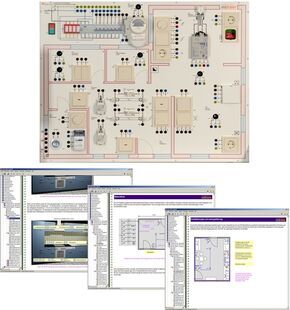

Entraîneur syst. bâtiment VDE: interface, éclairage & techn. des appareillages

Appareil d'entraînement compact multifonction assisté par ordinateur pour la technique d'installation électrique et mesures de protection sur le thème « Circuits de lampes et d'appareils ». Les contenus couvrent les circuits d'installation, la planification, les câbles, la pose, la distribution secondaire et les mesures de protection selon VDE. Lors de leur exécution, les expériences peuvent être exemptes d'erreurs, mais elles peuvent aussi en comporter. Différentes combinaisons d'erreurs permettent ainsi de réaliser un grand nombre d'exercices.

En complément au matériel, le didacticiel est accompagné d'un logiciel permettant la planification complète du bâtiment. Ce logiciel couvre les domaines électrique, sanitaire, chauffage, climatisation et ventilation. Des bases de données intégrées provenant de différents constructeurs permettent de générer et d'imprimer tous les types de plans et de listes.

Les objectifs du cours présentent la structure suivante :

• Projet d'apprentissage, vue d'ensemble
• Réalisation de différentes documentations
• Projet de formation Installation de cuisines sur demande du client
• Projet de formation Installation de salle de bains avec entretien approfondi avec le client
• Projet de formation Installation de couloir avec planification des commandes
• Projet de formation Chambre à coucher / chambre d'enfants sur demande du client
• Projet de formation Distribution secondaire avec planification et calcul du coût de revient
• Contrôle de toutes les installations selon DIN VDE 0100, 600e partie
• Protection contre la foudre et les surtensions
• Documentation, procès-verbaux de réception et rapports d'essai

Lors de leur exécution, les expériences peuvent être exemptes d'erreurs, mais elles peuvent aussi en comporter. Différentes combinaisons d'erreurs permettent ainsi de réaliser un grand nombre d'exercices.

Matériel fourni et éléments de fonction :

• Navigateur LabSoft et logiciel du cours
• Logiciel pour l'ensemble de la planification du bâtiment
• Système d’entraînement de bâtiment « Alimentation domestique avec distribution principale »
• Simulateur d'erreurs avec 17 erreurs
• Combinaison disjoncteur de ligne et à courant de défaut 30mA
• Disjoncteur de ligne tripolaire
• 6 disjoncteurs de ligne unipolaires
• Protection quadripolaire contre la foudre et les surtensions
• Protection fine contre les surtensions pour appareils électroniques
• Relais à impulsion
• 3 prises de courant 230V
• Boîte de connexion d'appareil 400V
• 4 interrupteurs va-et-vient
• Interrupteur en série
• Commutateur en croix
• 2 variateurs
• Détecteur de mouvement
• 5 lampes à incandescence 25 W avec douilles
• 2 lampes fluorescentes avec douilles, bobine et starter
• Lampe fluorescente compacte avec ballast variable
• Lampe à halogène BT avec transformateur électronique variable
• Commutateur multifonction avec détection de mouvement
• 2 voltmètres, max. 600V
• Ampèremètre, max. 10A
• Oscilloscope à 3 canaux, max. 600V
• Entrées et sorties : douilles de sécurité 4mm
• Entrées de mesure : douilles de sécurité 2mm
• 2 voltmètres, max. 600V
• 1 ampèremètre, max. 10A
• 1 oscilloscope à 3 canaux, max. 600V
• Interface USB
• Tension d’alimentation : 3 x 230V/400V/50Hz
• Connexion : CEE 16A
• Dimensions : 1000 x 800 x 220mm
• Poids : 25kg
