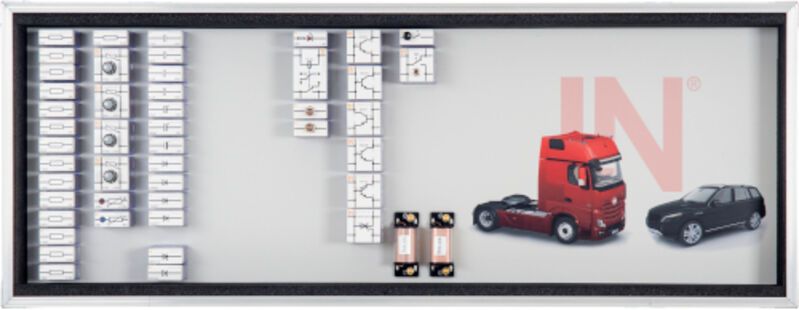

EloTrain Equipement de base technique et diagnostic automobile 4 mm, sans plateau de rangement
L’équipement EloTrain 4 mm (plus fiches de shuntage) permet de réaliser d'innombrables expériences sur les bases en électrique / électronique de base dans le domaine de l'automobile. Cet équipement d'expérimentation spécifique à l’automobile permet de traiter les thèmes suivants :
Eléments enfichables (4 mm) :
- Tous les composants et fiches de connexion en pont avec contacts dorés
- Boîtier en matière plastique transparent et extrêmement résistant aux chocs
- Partie supérieure à sérigraphie contrastée et antirayure, avec schéma de montage et désignation des types de composants
- Boîtier facile à ouvrir aux fins de réparation
Matériel fourni :
- 1 interrupteur, 1 touche, 1 relais
- 2 lampes à incandescence 15 V avec douille E10
- Résistances : 2 x 22 ohm, 1 x 47 ohm, 2 x 100 ohm, 2 x 330 ohm, 2 x 1 kOhm, 2 x 2,2 kOhm, 1 x 4,7 kOhm, 2 x 10 kOhm, 1 x 22 kOhm
- 1 potentiomètre 470 ohms, 1 potentiomètre 1 kOhm, 1 potentiomètre 4,7 kOhm, 1 potentiomètre 47 kOhm
- 1 x CTN, 1 x CTP,
- 1 x 2,2 nF, 1 x 22 nF, 2 x 0,1 µF, 1 x 47 µF, 2 x 220 µF
- 1 bobine N=900
- 1 bobine N=300
- 1 noyau enroulé
- 1 DEL rouges
- 4 diodes 1N4007
- 1 diode Z 3,9 V, 1 diode Z 6,2 V
- 1 transistor BC547 base gauche
- 1 transistor BD237 base gauche
- 1 transistor BD237 base droite
- 1 transistor BD238 base gauche
- 1 transistor Darlington TIP162
- 1 thyristor MCR100-6
