Cours Electron. puissance 1 : Convertisseurs à diodes / thyristors, redresseurs

Livraison :

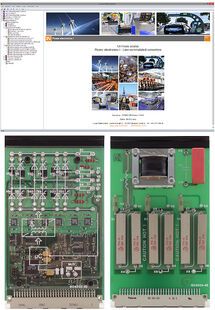

• 1 carte d’essai avec thyristors et diodes pour le montage de convertisseurs statiques à commutation naturelle y compris une commande par microcontrôleur
• 1 carte d’essai à charge ohmique, inductive et capacitive
• Valise de rangement
• Navigateur Labsoft et logiciel de cours

Contenus didacticiels :

• Etude des principales grandeurs de mesure de l’électronique de puissance
• Etude du montage et du fonctionnement de semi-conducteurs de puissance et de leur pilotage
• Etude du montage et du fonctionnement de redresseurs monophasés et triphasés
• Enregistrement des caractéristiques de fonctionnement de convertisseurs statiques non commandés : M1, M2, M3, B2, B6
• Enregistrement des caractéristiques de commande et de fonctionnement de convertisseurs statiques semi-commandés : B2HZ, B2HA, B2HK, B6HA, B6HK
• Enregistrement des caractéristiques de commande et de fonctionnement de convertisseurs statiques commandés : M1C, M2C, M3C, B2C, B6C
• Enregistrement de caractéristiques de commande et de fonctionnement de gradeurs de courant alternatif monophasés et triphasés
• Mesure et analyse des performances des convertisseurs statiques
• Analyse des grandeurs au moyen de FFT
• Durée du cours : env. 5 h
