Sommaire Stetigventiltechnik - Hydraulique proportionnelle

Lucas-Nülle vous propose différents postes de travail avec grilles pour la réception propre et sûre des composants industriels ainsi que différents thèmes d'apprentissage pour transmettre le savoir-faire hydraulique dans la formation et la formation continue. Les composants standard utilisés sur le poste de travail sont ensuite intégrés dans la carrière professionnelle des étudiants dans les machines et les installations.

Contenu d'apprentissage :

Grâce à des exercices logiquement structurés et liés à la pratique, le stagiaire :

 Comprendre les lois physiques des vannes proportionnelles telles que la différence de pression, la section d'ouverture et le débit volumique,
 apprendre et appliquer les exigences légales et les règles de sécurité,
 Utilisez les symboles les plus importants de l'hydraulique proportionnelle, lisez les schémas électriques,
 apprendre et comprendre la signification et le mode de fonctionnement du réglage du point de consigne, de la fonction rampe et des séquences de signaux,
 pratiquer le réglage, la mise en service et l'optimisation d'un système électrohydraulique,
 déterminer les valeurs de caractéristique et en dériver des courbes caractéristiques.

Autres tâches de projet dans le domaine de la commutation et de l'électrohydraulique :

• Identification des composants
• mise en service
• Fonctionnement d'une soupape de surpression
• Commande d'un vérin hydraulique par une soupape de commande directionnelle
• Simulation des charges sur le vérin hydraulique à l'aide d'un clapet étrangleur
• Influence de l'étranglement d'entrée sur la vitesse de déplacement d'un vérin hydraulique
• Influence des pressions variables du système sur la vitesse de déplacement d'un vérin hydraulique
• Influence des pressions de charge variables sur la vitesse de déplacement d'un vérin hydraulique
• Effet d'une restriction de débit (intensification de pression)
• Fonction d'un détendeur-régulateur de pression
• Unité d'entrainement/pompe
• Distributeurs et entraînements
• clapets anti-retour
• vannes de régulation de débit
• Vannes et pressostats
• accumulateurs hydrauliques
• circuits d'application
• Mise en service et maintenance
• unité hydraulique motrice
• Courbe caractéristique pompe hydraulique/pompe à cylindrée variable
• Rapport cylindre différentiel/pression différentielle
• Différentiel cylindre/débit
• Cylindre, pression de charge
• Réglage de la vitesse du cylindre
• clapet anti-retour
• Clapet anti-retour, débrayable hydrauliquement
• Soupape d'étranglement, réglable
• clapet anti-retour papillon
• vanne de régulation de courant
• Limiteur de pression à commande directe
• Contrôleur de soupape de surpression
• réducteur de pression
• commutateur de pression
• Pressostat / Hystérésis
• accumulateurs hydrauliques
• circuit différentiel
• Commande d'avance lente en avance rapide
• commande de calage des soupapes
• Mise en service, inspection, maintenance, dépannage, réparation

Arbeitsstation für Proportional-Hydraulik
Die Arbeitsstation WS290 bietet uneingeschränkte Möglichkeiten zur Erstellung praxisnaher und fordernder Aufgaben in den Bereichen der Schalthydraulik, Stetigventiltechnik, Mobilhydraulik und Pneumatik.
Das Trainingssystem von Lucas Nülle basiert auf Standardkomponenten aus verschiedenen Produktbereichen. Ein Trainingssystem besteht aus der
Arbeitsstation, den in den Gerätesätzen enthaltenen Komponenten, den interaktiven Multimedia Kursen(ILA) und den Übungsbüchern. Anhand der Übungen mit Lösungen und Übungen können aufeinander aufbauende Themengebiete behandelt werden. Mit Hilfe der Trainingssysteme erarbeiten sich Einsteiger und Fortgeschrittene Schritt für Schritt praxisorientiertes und technisches Fachwissen. Die an der Arbeitsstation verwendeten Standardkomponenten finden die Auszubildenden später in ihrer beruflichen Laufbahn in Maschinen und Anlagen wieder.

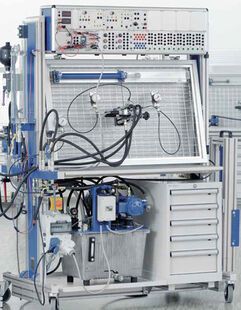

Arbeitsstation WS290

Die Arbeitsstation WS290 dient zur Vermittlung von Industrie- und Mobilhydraulik. Sie kann zudem durch Aufrüstung mit einer Nutenplatte, für Pneumatik und Automatisierungstechnik genutzt werden. Sie bietet die Basis zur anschaulichen Vermittlung des Betriebsverhaltens moderner hydraulischer Schaltungen und bereitet die Auszubildenden optimal auf den Einsatz im Unternehmen vor. Die Vorzugstypen der Arbeitsstation WS290 bieten für den Einsatz in Schulungen dem jeweiligen Thema angepasste Ausführungen und können bei Bedarf erweitert werden. Durch die Verwendung eines Load-Sensing Aggregates eignet sich die Arbeitsstation WS290 optimal für Mobilhydrauliktrainings. Die Besonderheiten im Bereich mobiler Anwendungen werden so praxisorientiert veranschaulicht. Die Gerätesätze,
die zu den verschiedenen Lernthemen zusammen mit den Übungsbüchern zur Verfügung stehen, bereiten die Auszubildenden optimal für die späteren beruflichen
Aufgaben und Anforderungen vor.

Ausstattung

Die wesentlichen Bestandteile sind:

• Grundgestell mit Gitter zur Aufnahme von Komponenten
• Hydraulikaggregat mit TÜV geprüften Sicherheitsventilen und Schaltkasten
• Baugruppenträger zur Aufnahme von Elektrokomponenten
• Einbaucontainer zur Verstauung von Komponenten und Zubehör
• Messglas mit Skala
• Schlauchablage zur Aufnahme von bis zu 50 Schläuchen
• Lastsimulator 15 kg, schwenkbar

Die Arbeitsstation WS290 wird komplett montiert geliefert

Trainingsumfeld

Die Arbeitsstation WS290 ist entsprechend dem geplanten
Verwendungszweck ausgestattet:

• Hydraulik: Wählen Sie die für Ihre Zwecke passende ein- oder doppelseitige Ausführung, für bis zu 6 Auszubildende mit unabhängigen Arbeitsplätzen durch jeweils ein Gitter auf jeder Seite.
• Pneumatik: Ersetzen Sie beide Gitter durch Nutenplatten, entstehen zwei unabhängige Arbeitsplätze für bis zu 6 Auszubildende.
• Hydraulik/Pneumatik kombiniert: Ersetzen Sie eines der Gitter durch eine Nutenplatte, entstehen unabhängige Arbeitsplätze für bis zu 6 Auszubildende; Gitter für Hydraulik auf der einen und Nutenplatte für Pneumatik auf der anderen Seite (Nutenplatten sind nicht enthalten, jedoch als Zubehör verfügbar).
