Système d'apprentissage Convoyeur à bande

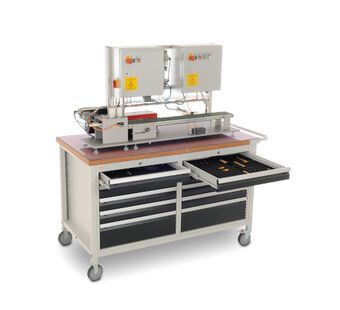

Le système d’apprentissage se compose de différents modules qui, dans leur ensemble, représentent un convoyeur à bande industriel.

Le système se compose des sous-ensembles suivants :

Engrenage à trains directs et engrenage conique

Le module de l'engrenage à trains directs / engrenage conique est adapté pour la mise en œuvre pratique, sur des produits industriels réels, des objectifs didactiques et sujets d’étude en rapport avec l’enseignement et la formation continue technique et professionnelle des métiers de de la métallurgie. Le module d'engrenage à trains directs et d'engrenage conique possède un rapport de réduction total de i = 7,3 et un arbre de sortie creux d'un diamètre de 25 mm permettant un rattachement au module bande transporteuse. Un hublot en acrylique permet de voir à l'intérieur de l'engrenage et un accouplement de surcharge réglable empêche tout endommagement du jeu d'engrenages.

Comprend :

• 1 boîtier en aluminium avec couvercle
• 1 arbre à roue conique court (CrNi)
• 1 arbre à roue conique (CrNi)
• 1 arbre d'accouplement (CrNi)
• 1 arbre de sortie creux d'un diamètre de 25 cm (CrNi)
• 4 jeux de roues cylindriques à denture oblique (CuSn) module = 2
• 2 jeux de roues cylindriques à denture droite (POM) module = 3
• 2 jeux de roues coniques (CrNi) module = 2
• 1 accouplement de surcharge réglable de 2 à 6 Nm
• 2 roulements à rouleaux coniques
• 5 roulements à billes
• 2  bagues d'étanchéité radiales
• 1 roue à main en plastique
• Diverses pièces standards

Toutes les pièces sont en acier inoxydable (CrNi), laiton (CuSn) et matière plastique (POM).
2 roues cylindriques échangeables avec différents modules font également partie de l'équipement.

Moteur triphasé avec armoire électrique de puissance

Le moteur triphasé avec convertisseur de fréquence intégré avec bride de montage et armoire électrique est utilisé pour compléter le module Technique de transmission.
Il peut être raccordé directement au réducteur à l’aide d’une bride et enclenché via l'interrupteur principal.
Le régime de fonctionnement de 500 tr/min est préréglé.

Equipement

Moteur triphasé avec convertisseur de fréquence intégré

• Résistance de freinage interne
• Régime réglable (500 à 2600 tr/min) par smartphone ou PC via adaptateur NFC
• Raccordement par boîte à bornes ou connecteur QUICKON
• Refroidisseur par air propre
• Bride avec taraudages
• Tension assignée 3/PE CA 400/480 V 50/60 Hz
• Courant assigné de 1,0 / 0,8 A
• Coefficient de puissance 0,99
• Couple assigné 1,75 Nm
• Plage de réglage de régime 500 à 2600 tr/min
• Indice de protection IP 55

Armoire électrique

• Dimensions env. 380 x 380 x 210 mm

Equipement de l’armoire électrique :

• 1 armoire électrique
• 1 contacteur de puissance
• 1 interrupteur principal 400 VCA / 25 A
• 1 disjoncteur de protection réglable
• 1 disjoncteur de protection de ligne C10 3~
• 1 disjoncteur de protection de ligne C10 1~
• 1 alimentation 230 VCA / 24 VCC 5 A
• 1 borne sectionnable, y compris accessoires
• 2 borniers à fusibles, y compris fusible faible intensité
• 1 dispositif de commutation d’arrêt d’urgence
• 1 relais 4 contacts à deux directions
• 1 barrette à bornes comprenant :
• 6 bornes à deux étages, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 barrette à bornes comprenant :
• 4 bornes de passage, 3 bornes PE, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 barrette à bornes comprenant :
• 6 bornes de passage, 1 borne PE, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 barrette à bornes comprenant :
• 5 bornes à 4 fils, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 bouton poussoir d’arrêt d’urgence complet
• 1 bouton poussoir lumineux vert complet
• 1 bouton poussoir rouge complet
• 1 boîtier douille Harting, avec embout de douille
• 1 boîtier de montage Harting, avec insert de connecteur, profilé chapeau, caniveau à câbles, câbles, raccords à pas de vis

Armoire électrique verrouillable à l’aide d’une clé. Ceci empêche une ouverture non autorisée (notamment pour les personnes non formées) !

Le moteur triphasé est entièrement câblé à l'armoire électrique. Branchement par connecteur triphasé.

Bande transporteuse

Le module Bande transporteuse (1000 x 100 x 120 mm) est monté sur une plaque de base en aluminium de 1000 x 500 mm. Il forme une unité fonctionnelle avec le réducteur et le moteur triphasé.

Equipement

Bande transporteuse

• 1000 x 100 x 120 mm
• Largeur de courroie 100 mm
• 4 rouleaux convexes pour une course aussi rectiligne que possible
• 1 tendeur de courroie avec vis de serrage pour le réglage de la tension de la courroie
• 1 galet d’entraînement avec pignon de courroie dentée pour l’entraînement de la bande transporteuse
• Arbre adaptateur avec pignon de courroie dentée pour montage dans l’arbre creux du réducteur

La bande transporteuse est montée sur une plaque de base. Des perçages de montage sont disponibles sur la plaque de base pour tous les autres composants ajoutés.

Magasin

Le module magasin est intégré dans le module bande transporteuse et complète l’installation avec des capteurs, des actionneurs et des composants pneumatiques.
Des produits semi-finis préfabriqués sont introduits dans le magasin, détectés par une barrière photoélectrique et poussés sur la bande par un vérin pneumatique par le biais d’une impulsion de commande.

Equipement

Magasin



• 300 x 300 x 350 mm
• Produits semi-finis noir/blanc (POM) 40 x 50 x 100 mm
• Vérin à double effet avec deux détecteurs de proximité
• 2 barrières photoélectriques
• Ilôt de vannes avec distributeur 3/2

Les câbles de raccordement sont préconfectionnés et doivent être raccordés au module de commande de l'armoire électrique.

Tiroir

Le module tiroir se compose de 2 équerres de fixation, d'actionneurs, de capteurs et de la partie pneumatique. Il est fixé sur le module bande transporteuse

Equipement

Tiroir

• 190 x 50 mm
• Vérin à double effet avec 2 détecteurs de proximité
• Tiroir en POM
• Equerre de fixation
• Distributeur 3/2 pour montage sur ilôt de vannes
• Barrière photoélectrique avec équerre de fixation

Armoire électrique de commande

L’armoire électrique de commande est montée et câblée. La commande s’effectue via un relais. Seule une basse tension de protection 24 V est installée dans l'armoire électrique.

Equipement :

• 1 armoire électrique env. 380 x 380 x 210 mm
• 1 armoire électrique
• 1 relais temporisé
• 4 relais 4 contacts à deux directions
• 2 relais 1 contact à deux directions
• 2 relais 2 contacts à deux directions
• 1 barrette à bornes comprenant :
• 9 bornes à deux étages, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 barrette à bornes comprenant :
• 12 bornes à trois étages, 1 borne PE, 1 dispositif de blocage, 1plaque terminale et 1 désignation
• 1 barrette à bornes comprenant :
• 5 bornes à 4 fils, 1 dispositif de blocage, 1 plaque terminale et 1 désignation
• 1 borne PE + dispositif de blocage
• 1 bouton poussoir d’arrêt d’urgence complet
• 1 bouton poussoir lumineux vert complet
• 1 bouton poussoir rouge complet
• 1 bouton poussoir lumineux blanc complet
• 1 bouton poussoir blanc complet
• 1 boîtier de montage Harting, avec insert de connecteur, profilé chapeau, caniveau à câbles, câbles, raccords à pas de vis

Unité d’entretien avec vanne manuelle

Unité d’entretien avec régulateur de pression, filtre et distributeur 3/2, 0,5 à 10 bars

• Unité d’entretien avec régulateur de pression
• Filtre et distributeur 3/2
• 0,5 à 1 bar
• Actionnement manuel
• Avec manomètre
• Avec vanne d’arrêt
• Régulateur de pression à membrane avec ventilation secondaire
• Purge de condensat semi-automatique, ouvert et sans pression
• Avec raccord enfichable Ø 6 mm et système de fixation pour plaque rainurée

Pression de service 1,5 16 (min./max.) bars
Débit nominal 950 l/min
Plage de régulation 0,5.. 10 (min./max.) bars

Châssis d’armoire électrique

Châssis d’armoire électrique pour montage sur socle Les deux armoires électriques sont vissées sur le châssis et sont par conséquent fixées pour les travaux de montage.

Partie inférieure de pièce blanc/noir

Matériau : matière plastique

• Couleur : blanc/noir
• Fermeture magnétique de fixation de la partie supérieure
• Dimensions(L x l x H) : 100 x 50 x 40 mm
