Convertisseurs statiques Diodes, Thyristors à commutation par le réseau

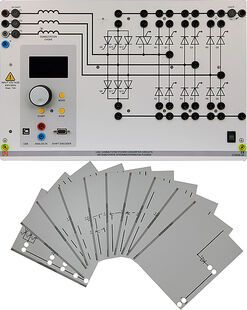

Le système didactique sur les circuits convertisseurs commutés par réseau permet de monter et d'étudier des circuits électroniques de puissance avec des diodes, des thyristors et des triacs. Outre les semi-conducteurs de puissance, le système comprend la commande et la mesure de toutes les grandeurs significatives. La manipulation et l'enregistrement des mesures s'effectuent avec des instruments virtuels. Comme variante, le système peut également fonctionner sans PC.

Les circuits suivants peuvent être réalisés :

• Circuits non commandés :
  M1, M2, M3, B2, B6
• Circuits commandés :
  M1, M2, M3, B2, B6, W1, W3
• Entraînement à courant continu régulé

L'appareil présente l'équipement suivant :

• Unité de commande avec 6 diodes de puissance, 12 thyristors, triac
• Unité de commande et de mesure via DSP
• Mesure intégrée de 6 courants et 6 tensions
• Fonction de régulateur intégrée pour monter des entraînements régulés
• Interface USB
• Entrée pour capteur incrémentiel
• Entrée analogique
• Tension d'alimentation : 3 x 47 V... 400 V, 50...60 Hz
• Puissance de sortie maximale : 1 kVA
• Protection contre erreurs de manipulation
• Dimensions : 297 x 460 x 210 mm (h x l x p)
• Poids : 5,3 kg

Les instruments virtuels permettent de commander le système au moyen du PC. Ils permettent une manipulation intuitive ainsi que l'enregistrement des valeurs de mesure, garantissant ainsi un succès rapide dans l'apprentissage.

Particularités :

• Réglage des paramètres depuis le PC
• Mesure des courbes de temps du courant de sortie et de la tension de sortie, avec représentation graphique dans le diagramme de graduations horaires avec max. 20 canaux
• Calcul et représentation graphique des courbes de temps de la puissance d'entrée et de sortie
• Calcul des valeurs effectives, moyennes et parts alternatives des courants et tensions ainsi que de la puissance apparente, active (parts continues et alternatives) et réactive, facteur de forme
• Relevé automatique de la caractéristique de commande et représentation graphique
• Représentation du rapport entre toutes les grandeurs calculées de l'angle de commande
• Représentation vectorielle en 3D des puissances de sortie
• Analyse des signaux par FFT (Fast Fourier Transformation)
• Synthèse des signaux par la réunion pas à pas des différentes composantes sinus et cosinus
• Animation, c'est-à-dire addition pas à pas des différentes composantes d'oscillation pour démontrer la formation du signal
• Exportation des graphiques et des valeurs de mesure
• Version 32 bits pour Windows
