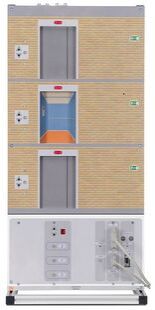

Modéle ascenseur, 3étages

Modèle réel d’ascenseur avec cabine sur 3 étages et un Profibus esclave DP intégré. Chaque étage peut être sélectionné à partir d’un tableau de commande et à partir de chaque étage. La conception ouverte de ce modèle permet un contrôle optique pour chaque phase de mouvement. La cabine et les portes des étages respectifs sont commandés par des moteurs électriques. La position finale respective est reconnue par le biais de commutateurs capacitifs. Toutes les entrées de commande des moteurs électriques et des diodes luminescentes et toutes les sorties des rétrosignaux sont connecté avec le Connecteur-IMS.

• 14 entrées numériques
• 11 sorties numériques
• Interrupteur ARRET URGENCE
• Eléments de commande pour chaque étage
• 1 x Sub-D, 25-polig
• 1 x Sub-D, 9-polig
• Alimentation : CC 24 V / 0,5 A
• Dimensions : 726 x 340 x 125 mm (hxlxp) profondeur base: 262 mm
• Poids : 4,2 kg

Profibus esclave DP intégré :

• Zone d'adressage : 16 entrées et sorties numériques
• Connexion Profibus DP : douille d-sub à 9 pôles
• Adresse réglable par bouton tournant
• Vitesse de transmission jusqu'à 6 Mbit/s
• Fichier GSD pour l'intégration au logiciel de commande (par ex. : STEP7)
