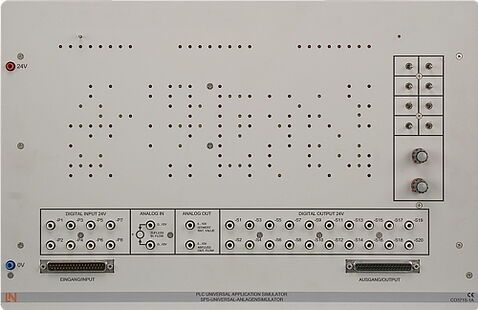

Simulateur d'applications universel pour API

Le simulateur d’applications universel pour API permet la réalisation pratique, sans grande difficulté de montage, de diverses installations et circuits (analogique/numérique) en liaison avec n’importe quel API. Les essais sont élaborés en fonction du programme d’études. Le simulateur universel est équipé d’interrupteurs et de boutons de touche servant de capteurs, de LED et d’un circuit électronique reproduisant les mécanismes de commande. Des rétrosignaux de processus (ex.: un rétrosignal au contacteur-disjoncteur) sont générés automatiquement. 3 lampes de fonctionnement intégrées dans l’appareil permettent la reproduction de mouvements, de niveaux et de positions. La réalisation des essais respectifs s’effectue en utilisant les masques imprimés.

• 8 entrées numériques (actionneurs)
• 20 sorties numériques (détecteurs)
• 2 entrées analogiques (actionneurs)
• 2 sorties analogiques (détecteurs)
• 3 lampes de fonctionnement
• Connexions sur douilles de sécurité 4 mm
• 1 connecteur Sub-D 37 pôles (signaux d‘entrée) pour raccord via connecteur de système à l‘API
• 1 douille Sub-D 37 pôles (signaux de sortie) pour raccord via connecteur de système à l‘API
• Tension de service : CC 24 V / 0,3 A
• Dimensions : 456 x 297 x 125 mm (lxhxp)
• Poids : 1 kg

Si les modèles du simulateur d’installation universel sont connectés à la commande au moyen d’un câblage individuel et non d’un câble à 37 pôles, il suffit que la commande possède huit entrées numériques et huit sorties numériques. Si les modèles doivent être connectés via les connecteurs de système à 37 pôles, l’API doit disposer au moins de 20 entrées numériques et de huit sorties numériques. En tous les cas, l’API doit au moins disposer de deux entrées et sorties analogiques.
