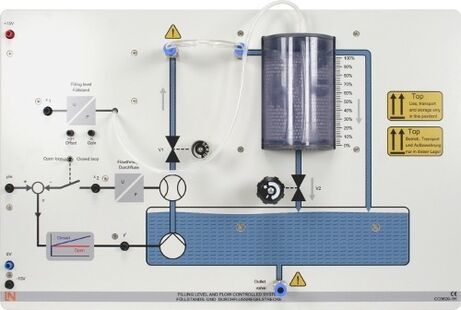

Parcours compact derégulation de niveau avec bassin,réservoir,pompe et capteurs

L'installation « Bassin de niveau » est un montage d'expériences didactique et pratique portant sur la technique de régulation.

Le niveau de remplissage et le débit peuvent être étudiés sur le même appareil.

En raison de la grandeur directement visible qu'est la « hauteur de liquide », le réglage de niveau représente une expérience particulièrement convaincante qui convient idéalement comme instrument d'initiation à la technique de régulation.

Le dispositif de formation compact contient le bassin de niveau, un convertisseur de pression pour déterminer le niveau de remplissage actuel ainsi qu'un réservoir avec pompe.

Pour obtenir un débit constant de la pompe, le dispositif comprend également un système de réglage en cascade, désactivable, avec débitmètre. Les grandeurs parasites peuvent être simulées avec des soupapes d'étranglement réglables qui modifient l'alimentation et l'écoulement du bassin de niveau.

• Réglage de débit en cascade
• Amplificateur de puissance intégré
• Récipient transparent pour l'indication du niveau de remplissage
• Simulation des grandeurs parasites à l'aide de soupapes d'étranglement réglables
• Point de mesure pour capteur de pression dans le récipient
• Capteur de pression pour la mesure du niveau de remplissage, avec tube plongeant
• tension de sortie : 0 - 10 V
• réglage pour point zéro et amplification
• Débordement forcé supplémentaire
• Réservoir de liquide
• Tension d’alimentation : +/-15 V CC
• Courant nominal : 1,2 A
• Dimensions : 297 x 456 x 160 mm (hxlxp)
• Poids : 3,0 kg
