IPA Virtual Compact Station (licence scolaire)

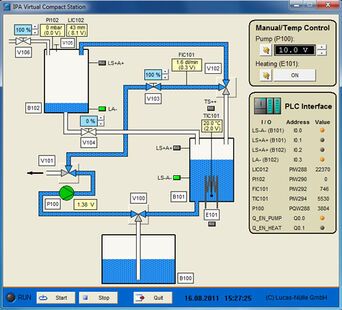

IPA Virtual est un système de simulation graphique basé sur ordinateur qui fournit l’environnement didactique virtuel pour le système d’entraînement « Automatisation industrielle de processus IPA1 ». Cet environnement est programmé avec STEP 7 comme les modèles réels et commandé via le logiciel SPS PLCSIM. Le modèle peut par ailleurs être utilisé sans logiciel supplémentaire avec les régulateurs intégrés. Le système couvre tous les domaines de la mise en service de la station compacte jusqu’à l’optimisation des réglages. Le programme élaboré à l’aide du système de simulation peut être directement transposé sur la station compacte réelle.

Les modèles de régulation suivants sont intégrés dans le système de simulation :

• Régulation de la pression
• Régulation du débit
• Régulation du niveau de remplissage
• Régulation de la température
• Régulation en cascade du niveau de remplissage

Particularités :

• Paramétrage, programmation et mise en service d’installations de la technique des procédés
• Commande centralisée et observation d’installations et de processus
• Familiarisation avec le fonctionnement et la structure du système d’une installation de production
• Reproduction fidèle des pannes dans les simulations de processus
• Les niveaux de remplissage et débits sont animés
• Tous les affichages, tels que par ex. la pression et le débit sont indiqués sous forme de valeurs
• Connexion intégrée au PLCSIM permettant la programmation avec STEP7
• Régulateurs continus (PID) et discontinus (deux points) intégrés
• Le traceur de caractéristiques représente toutes les valeurs mesurées par rapport à la fonction temps
• Analyse graphique des valeurs mesurées en vue du calcul des paramètres de régulation optimaux
• Panneau de commande équipé de tous les boutons poussoirs, interrupteurs et voyants lumineux nécessaires à la commande de l’installation
• Simulation possible de différentes pannes (par ex. capteurs et actionneurs défectueux) dans le cadre de la recherche d’erreurs
• Simulation en temps réel

Prérequis :

• Ordinateur équipé du système d’exploitation Windows 7 Professional/8/10, STEP7 Professional (compris dans le pack du formateur STEP7)
• Lecteur CD pour l’installation du logiciel
• 250 Mo minimum d’emplacement de mémoire libre sur le disque dur
• min. 2 Go RAM
• CPU, avec fréquence d’horloge 2 GHz
